Обзор HPE ProLiant DL160 Gen10: универсальный сервер начального уровня для SMB-сегмента



Платформа

HPE ProLiant DL160 Gen10 — это довольно универсальная платформа, подходящая и для сугубо локального развёртывания, и для формирования инфраструктуры гибридного облака. Всё зависит от конфигурации, которая в данном случае настраивается в довольно широких пределах. Сервер располагает двумя гнездами для процессоров Intel Xeon Scalable первого и второго поколений — от Bronze до Platinum, c TDP не более 150 Вт. Система может работать с одним или двумя (естественно, одинаковыми) CPU.

На каждый сокет приходится по 8 слотов для оперативной памяти (L)RDIMM DDR4-2400/2666/2933 ECC — при установке 64-Гбайт модулей во все 16 слотов можно суммарно получить 1 Тбайт RAM. Скорость памяти будет зависеть от модели CPU и числа модулей: так как каналов у процессоров шесть, а слотов восемь, при максимальном заполнении два канала у каждого процессора будут иметь конфигурацию 2DPC.

От количества CPU зависит число доступных PCIe-слотов. С одним процессором будут доступны два слота PCIe 3.0 в двух различных конфигурациях. Можно использовать либо стандартный райзер, который даёт один x16-слот для FHHL-карт и один x8-слот для низкопрофильных адаптеров, или же райзер, дающий два x8-слота: для FlexibleLOM-адаптера + любой другой низкопрофильной карты расширения. Второй процессор позволяет задействовать третий x16-слот, опять же для какого-нибудь низкопрофильного адаптера.

Несмотря на компактность — 1U-шасси глубиной 61,5 см, — сервер предлагает гибкие возможности конфигурирования. На задней панели есть два 1GbE-порта RJ-45, выделенный 1GbE-порт для iLO, видеовыход VGA и пара портов USB 3.0. Если, допустим, стандартных сетевых возможностей мало, то можно поставить не только обычный или FlexibleLOM-адаптер (1/10/25/100GbE, InfiniBand EDR или Omni-Path), но и отдельный Media-модуль на два порта 1/10GbE, который не будет занимать PCIe-слот.

C RAID похожая ситуация. В стандартную поставку входит программный контроллер Smart Array S100i SR (только SATA), но на плате есть и отдельный слот под другие варианты Smart Array, которые представлены в ассортименте, а также отсек для BBU. Никуда не делась и давняя «фишка» серверов HPE — наличие на плате внутреннего порта USB 3.0 и картридера microSD. Для подключения дисковой корзины есть три порта Mini-SAS, а пара портов SATA-3 пригодится для опционального PCIe-адаптера для двух M.2 SSD.

Дисковая корзина с поддержкой горячей замены накопителей представлена двумя вариантами: либо на 4 LFF (3,5”), с опциональным DVD-приводом, либо на 8 SFF (2,5”), с оптическим приводом, на место которого можно поставить ещё один блок для пары SFF, получив таким образом до 10 накопителей в 1U. HPE предлагает массу вариантов накопителей SAS-3/SATA-3 — как SSD, так и HDD, ориентированных на различные типы нагрузки. Суммарная ёмкость дисковой корзины может достигать 76,8 Тбайт.

За охлаждение сервера отвечают высокооборотные (до 27 тыс. RPM) быстросъёмные вентиляторы 40 × 28 мм. Три — в случае одного установленного процессора, шесть — в случае двух. Также можно установить ещё один запасной вентилятор, четвёртый или седьмой по счёту соответственно. Питается система от одного или двух (с поддержкой горячей замены) БП класса 80+ Platinum или Titanium мощностью 500 или 800 Вт, которые отдают 12 В. Доступен также БП с поддержкой ввода 48 В DC. БП оснащены индивидуальными вентиляторами и индикаторами состояния.

На переднюю панель выведены порт USB 3.0, USB-порт для iLO, блок с кнопками и индикаторами. Также тут есть выдвигающийся «язычок» с информацией о модели сервера и серийным номером. Из не упомянутых ранее особенностей отметим наличие поддержки TPM-модуля, возможность установки датчика вскрытия и вывода на заднюю панель последовательного порта, а также использование чипсета серии Intel C622, который и отвечает за практически доступные порты. В комплекте с сервером поставляются металлические рельсы, рассчитанные на стойки глубиной от 60 до 90 см и позволяющие полностью его выдвинуть.

Инструменты для работы с сервером не нужны, хотя кое-где для надёжности есть дополнительные винтовые крепления. Неиспользованные посадочные места (для накопителей, вентиляторов, БП) закрыты быстросъёмными заглушками, крышка (со схемой и краткой инструкцией на внутренней стороне) фиксируется пластиковой защелкой, накопители поставляются уже установленными в лотки, у блоков питания есть свои ручки и фиксаторы, даже карты расширения и рельсы для крепления в стойке можно установить, не используя отвёртки.

 HPE ProLiant DL160 Gen10

HPE ProLiant DL160 Gen10

Технические характеристики HPE ProLiant DL160 Gen10
Размеры (Ш × Д × В) 1U; 4,29 x 43,46 x 61,49 см
Процессор Intel Xeon Scalable Skylake-SP/Cascade Lake-SP; 4-26 ядер; TDP до 150 Вт
Память HPE Smart Memory; 16 × DIMM; до 1 Тбайт; до DDR4-2933 (L)RDIMM ECC
Охлаждение 7 × однороторный вентилятор (27 000 RPM); до 34 дБА
RAID-контроллер Smart Array S100i SR
Накопители SAS/SATA; 4 × LFF или 8 × SFF: 3 × Mini-SAS; слот microSD; 1 × USB 3.0; 2 × SATA
Опционально: DVD-привод; 2 × SFF; BBU
Управление iLO 5
Интерфейсы Flexible Smart Array; PCIe 3.0: x16 (FHHL)/x8 (FlexibleLOM), x8 (LP), x16 (LP); TPM 2.0
Порты 2 × 1GbE RJ-45; 1 × 1GbE RJ-45 iLO; 3 × USB 3.0; опционально DB-9; Media Bay
Индикаторы Питание, сеть, состояние, 2 × UID
Аппаратные кнопки Питание, UID
Масса от 10,97 кг
Питание 2 × HPE Flexible Slot; 500/800 Вт; до 80+ Titanium
Условия работы +10…+35 °C; отн. вл. 8-90 %; высота до 3050 м
Гарантия 3 года на комплектующие, ремонтные работы и обслуживание с выездом к заказчику на след. раб. день

iLO 5 и встроенные утилиты

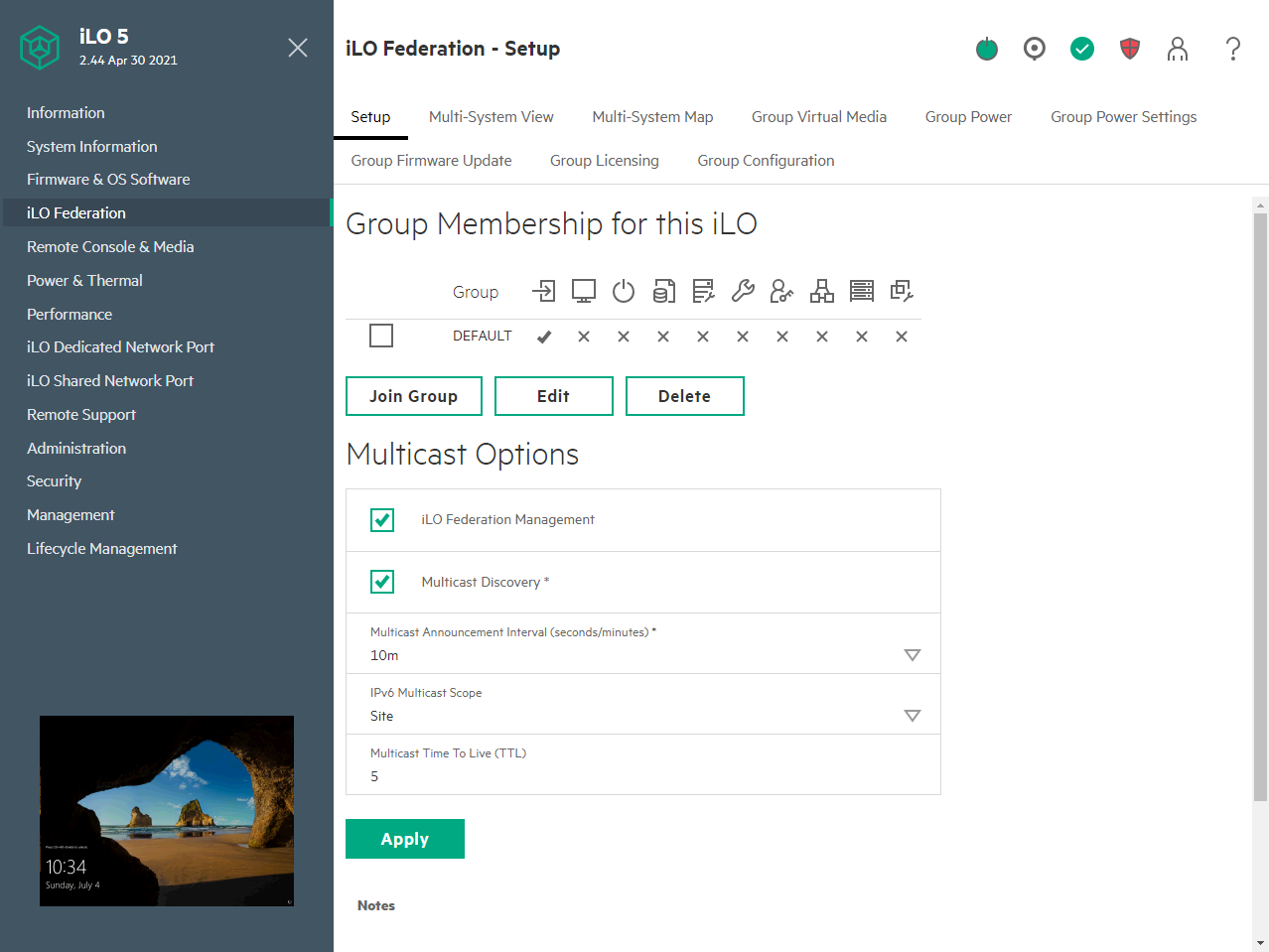

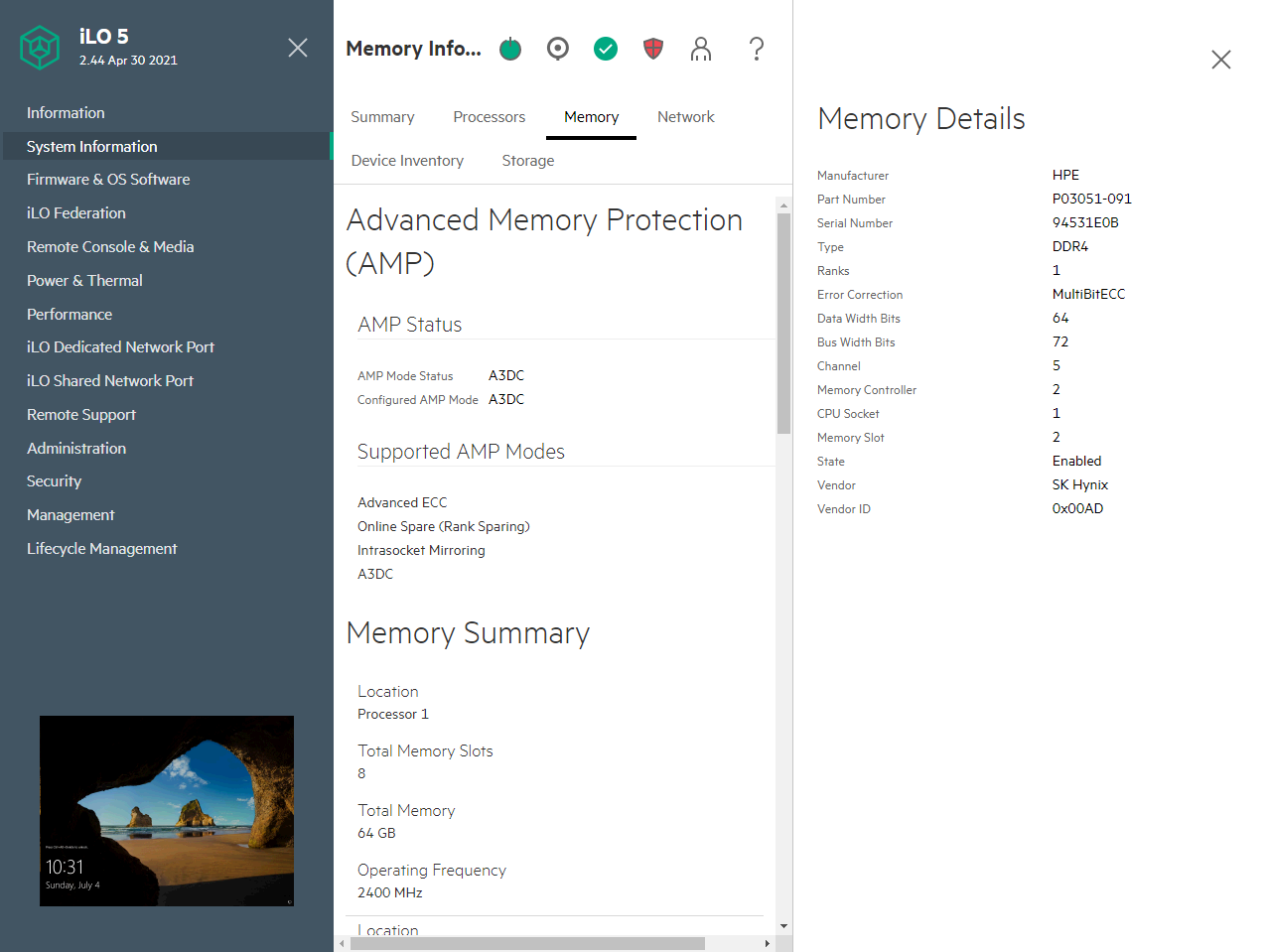

Одной из основных особенностей любого сервера HPE является система управления, обеспечения безопасности и мониторинга сервера iLO, в данном случае уже пятого поколения. Она объединяет в себе функции BMC, аппаратного RoT, iKVM и ряд других. iLO предлагает как веб-интерфейс, так и RESTful API для интеграции со сторонними системами, а также доступ по SSH. При установке соответствующих агентов ОС в iLO появляется дополнительная информация о её состоянии и работе. У сервера есть выделенный Ethernet-порт для работы с iLO, но можно использовать и соседние сетевые порты.

Есть два варианта лицензии iLO: Standard и Advanced. Первая доступна по умолчанию, а за вторую придётся доплатить. Различия между лицензиями приведены в этом документе. Немалая часть функций, доступных только для Advanced-версии, в SMB-сегменте или при использовании одиночного сервера не очень-то и нужны: интеграция с Active Directory, поддержка Kerberos и двухфакторной аутентификации, iLO Federation (для управления большим парком оборудования), Workload Advisor (мониторинг и профилирование настроек под конкретную нагрузку), тюнинг энергопотребления и так далее.

Однако есть несколько функций, ради которых Advanced-версию всё же стоит приобрести (тем более что на фоне стоимости самого «железа» расходы на лицензию не так уж велики), предварительно протестировав в течение двух месяцев с временным ключом. Во-первых, в Standard консоль iKVM (HTML-5 непосредственно в браузере или апплеты Java и .NET) работает только до загрузки ОС и не поддерживает удалённое монтирование образов ISO и IMG (флоппи).

Во-вторых, только в Advanced есть возможность отправки уведомлений на e-mail и syslog-сервер. В-третьих, расширенный мониторинг производительности тоже доступен только с Advanced-лицензией, равно как и функции блокировки конфигурации сервера, а также система автоматической проверки целостности прошивок и их восстановления из резервной копии в случае, если проверка не будет пройдена. Впрочем, версия Standard тоже предлагает массу возможностей по обслуживанию системы.

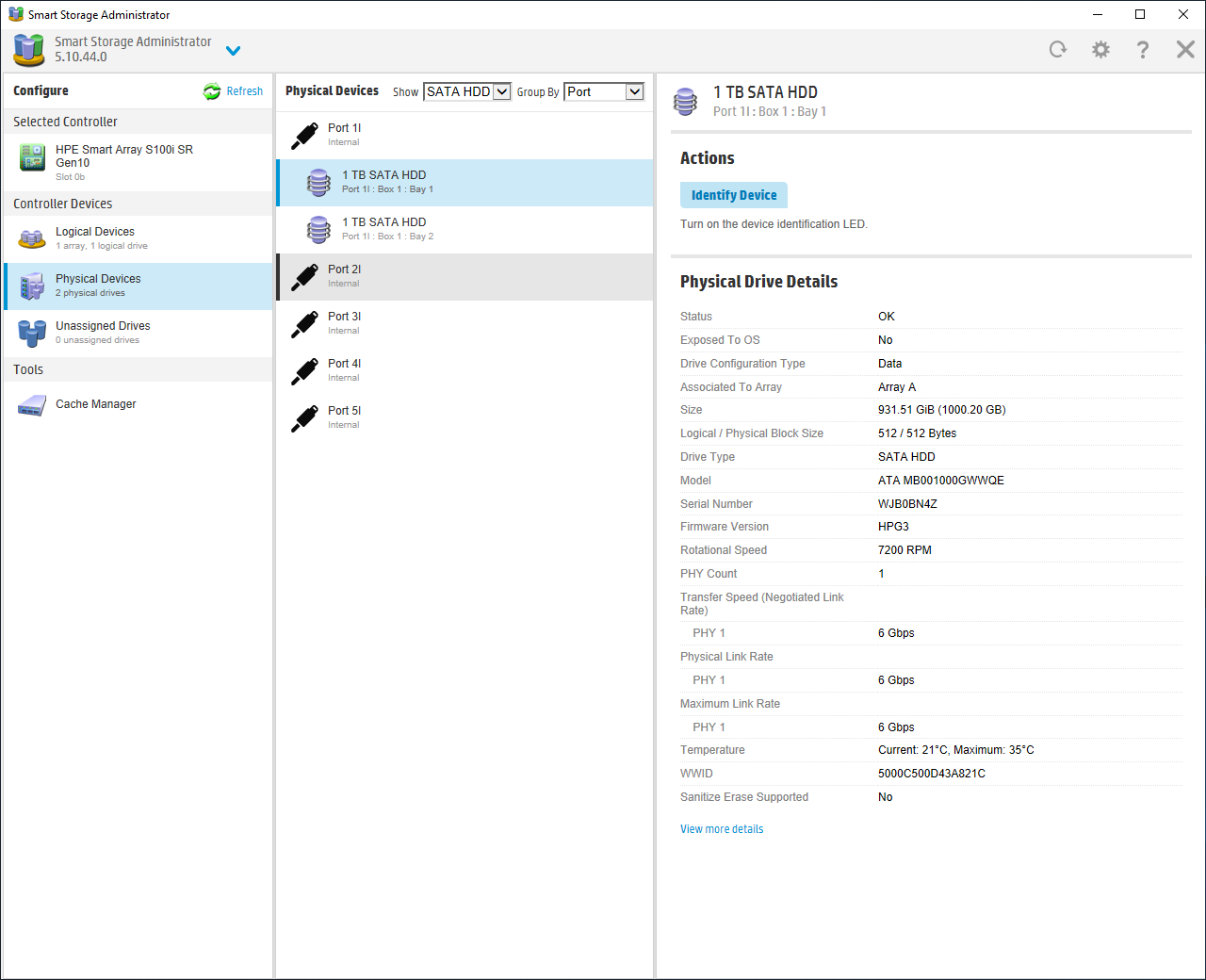

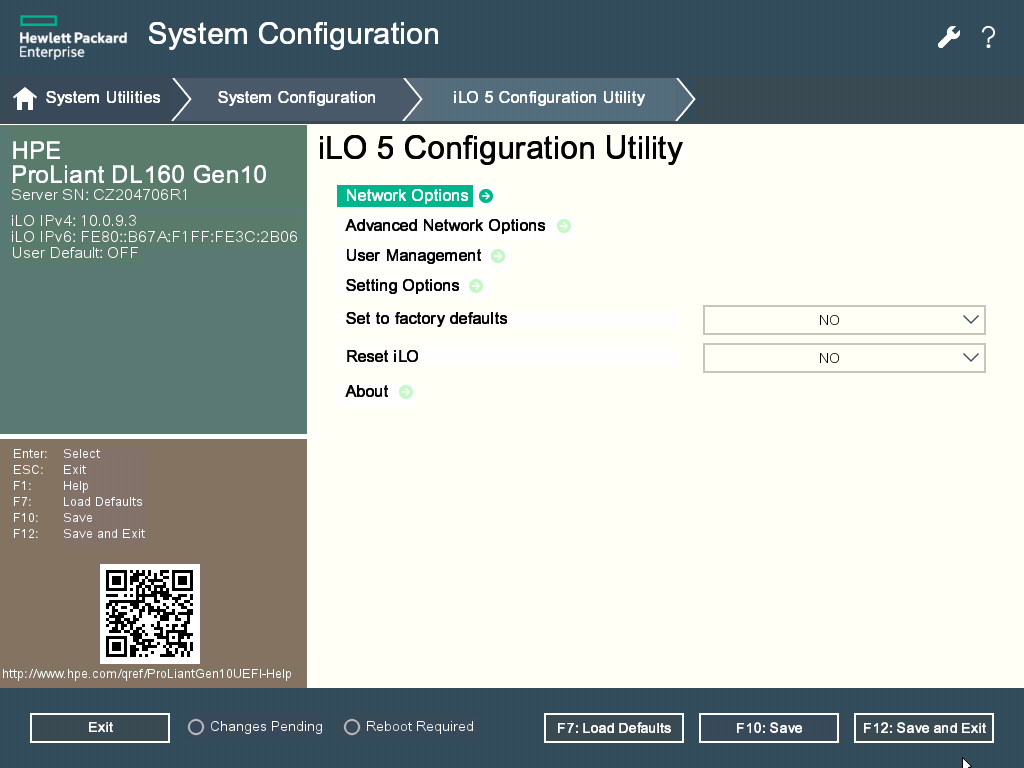

Встроенные утилиты представлены средствами расширенной самодиагностики сервера и работы с логами, менеджером RAID-контроллера Smart Storage Administrator, а также набором Intelligent Provisioning (IP), c которым мы знакомились ещё на примере ProLiant MicroServer Gen10 Plus. IP включает средства обслуживания и предлагает рекомендуемые производителем настройки параметров, а также имеет мастер установки для Windows Server, VMware ESXi или ClearOS в упрощённом (Rapid Setup) и детальном варианте. Увы, с ISO-образом системы с сайта Microsoft он так и не научился корректно работать.

Тестирование

HPE предлагает несколько базовых конфигураций, но у партнёров компании можно подобрать практически любую. Нам достался вариант P35515-B21: один Intel Xeon Silver 4210R (10C/20T, 2,4-3,2 ГГц, L3-кеш 13,75 Мбайт, TDP 100 Вт; P21191-B21), один одноранговый 16-Гбайт модуль памяти HPE Smart Memory DDR4-2933, один БП HPE Flex Slot Platinum 500 Вт, корзина на 4 LFF-накопителя. Дистрибьютор, который предоставил сервер на тест, дополнил конфигурацию ещё тремя 16-Гбайт модулями памяти DDR4-2933 (P00920-B21) и двумя жёсткими дисками 3,5” ёмкостью 1 Тбайт (SATA-3, 7200RPM; 861686-B21).

В скобках даны номера компонентов в каталоге HPE, и только с ними компания гарантирует совместимость. Естественно, подавляющее большинство из них изготовлено сторонними компаниями, однако не стоит думать, что если вы нашли точно такой же компонент, но не перемаркированный HPE, то проблем с ним не будет, — могут отличаться и прошивка, и некоторые характеристики. Даже в нашем случае три из четырёх модулей памяти, которые заявлены как DDR4-2933, по факту оказались стандарта DDR4-3200.

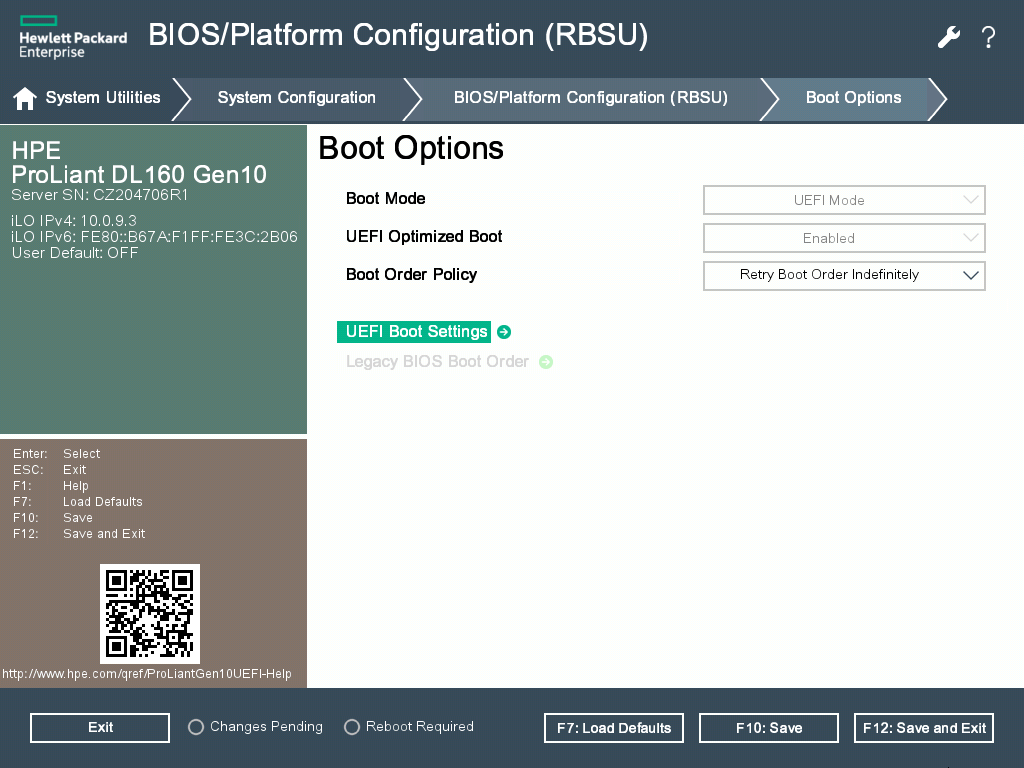

В настройках BIOS/UEFI (приведены в галерее ниже) сервера был выставлен режим Static High Performance Mode, а для охлаждения выбран профиль Maximum Cooling. И это вынужденная мера. Дело в том, что в iLO датчик температуры процессора показывает отличное от измеренного сторонними утилитами значение, хотя от него зависит скорость вращения вентиляторов. Проще говоря, процессор может уходить в троттлинг. Поэтому для удобства и был выбран режим, в котором скорость вентиляторов всегда максимальная. Если сервер, как и положено, находится в выделенном помещении/шкафу, то никаких проблем это не создаёт.

Накопители были объединены в массив RAID-1 силами встроенного контроллера Smart Array S100i SR с настройками по умолчанию. На полученный том была установлена ОС Microsoft Windows Server 2019 Standard (64-бит, сборка 17763) со всеми обновлениями, доступными на момент тестирования. То же касалось и прошивок всех компонентов. Единственное, что потребовалось, — подсунуть инсталлятору драйвер для RAID-контроллера. Драйверы и прошивки для всего остального оборудования свободно доступны на сайте производителя.

Надо сделать оговорку, что приведены результаты общих тестов производительности данной конкретной конфигурации, то есть это примерная оценка возможностей. На практике всё-таки сервер берётся под конкретные рабочие задачи, и, если есть такая возможность, лучше воспользоваться демофондами партнёров HPE, чтобы протестировать систему на реальных нагрузках в реальном же окружении.

В Geekbench 5 система набрала 7374 балла в многопоточных нагрузках и 851 — в однопоточных. В PCMark 10 Express она получила 3301 очко в тестах с настройками по умолчанию и 3369 очков при отключённом использовании OpenCL. В комплексном тесте SPECworkstation 3.1.0 рейтинг процессора при использовании всех 20 доступных потоков составил 1,74, а подсистемы хранения — всего 0,1. В бенчмарке PCMark 10 Data Drive массив заработал 240 баллов, а в сценарии System Drive — 142 балла. Задержка DPC плавала в районе 1000 мкс. В целом все показатели ожидаемые. Единственный нюанс заключается в том, что, на наш взгляд, всё же лучше обзавестись более продвинутым аппаратным RAID-контроллером, а для ОС использовать SSD.

Заключение

В ходе знакомства сервер никаких сюрпризов не преподнёс — и это, пожалуй, самая важная характеристика для данного класса устройств. Хорошо проработанная, надёжная, удобная и сбалансированная платформа действительно довольно универсальна. Как и было сказано в начале, она рассчитана в первую очередь на SMB-сегмент и в полной мере соответствует его требованиям. При этом прямого аналога в поколении Gen10 Plus у него, на наш взгляд, нет.

Про стоимость мы до этого умышленно не говорили, так как для SMB это острая тема. Базовая конфигурация (P35515-B21) сама по себе сравнима с показателями небрендовых решений. Но протестированная конфигурация включала фирменные накопители и дополнительную память. Поэтому для принятия решения следует учитывать, что в авторизованном канале HPE с помощью инструмента HPE iQuote (есть у дистрибьюторов HPE) и дисконтной программы Flex Offers, являющейся его частью, можно получить дополнительные скидки на выбранные конфигурации, либо сразу запросить специальные цены у вендора.

Ещё одним весомым аргументом является гарантия. Даже в базовом варианте, безо всяких дополнительных подписок, после покупки сервера она действует в течение 3 лет и включает ремонтные работы, если они вдруг понадобятся, а также подразумевает обслуживание с выездом специалиста к заказчику на следующий рабочий день после подачи заявки — у HPE очень широкая зона сервисного покрытия. При покупке расширения базовой гарантии можно получить существенные преимущества, например, покрытие гарантией всех комплектующих.
